A 'toirt urram dha Seafta

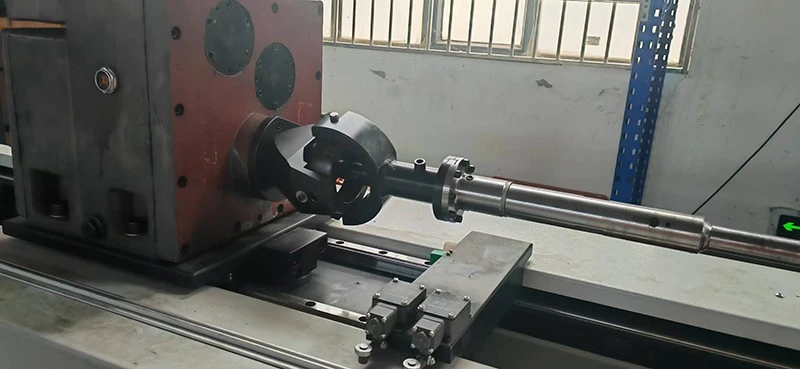

Bidh an t-inneal urraim a’ ceangal dealgan an inneal inneal urraim leis a’ cheann urraim, a’ tar-chuir gluasad rothlach agus ath-chuairteach (biadhadh aiseach) an inneal inneal chun cheann urraim. Tha a’ chrann urraim na phàirt glè chudromach den inneal urraim

Siubhail a’ chlach-ola (clach bleith) anns a’ cheann urraim gus bleith mionaideach a dhèanamh air toll a-staigh a’ phìos obrach.

Air a dhèanamh de stàilinn alloy le neart àrd (leithid stàilinn chromium molybdenum), a’ dèanamh cinnteach gu bheil e an aghaidh deformachadh agus seasmhachd rè giollachd.

Feumar an co-mheas fad gu trast-thomhas (fad / trast-thomhas) a dhealbhadh gu teann gus crathadh a sheachnadh a bheir buaidh air cruinneas (mar eisimpleir, feumar slat φ 42 × 6-meatair a dhèanamh ann an earrannan).

Tha an uachdar air a chruadhachadh (leithid chrome plating) gus call brisidh a lughdachadh.
Bidh fulangas àrd dìreach (mar as trice nas lugha na no co-ionann ri 0.02mm / m) a ’dèanamh cinnteach gu bheil slighe gluasad a’ chinn urraim aig an aon àm ri axis a ’phìos obrach.

Seòrsa, trast-thomhas, raon, fad, raon, feartan structarail, suidheachaidhean tagraidh

Slat trast-thomhas beag (SMG) le trast-thomhas de 42mm 2 ~ 10 meatairean (air a roinn ann an earrannan fa leth / dà earrann), dealbhadh aotrom, freagarrach airson beag

innealachadh tuill de loidhnichean siolandair chàraichean agus buidhnean bhalbhaichean uisgeachaidh (tuill fo 50mm)

Slat le trast-thomhas meadhanach (ZMG) le trast-thomhas de 60mm 2 ~ 10 meatairean (air a roinn ann an earrannan fa leth / dà earrann) ag àrdachadh cruadalachd agus nas làidire

strì an aghaidh lùbadh. Inneal togail siolandair ola (le trast-thomhas de 60mm gu 150mm toll)

Tha slat mòr le trast-thomhas (DMG) le trast-thomhas de 89mm 2 ~ 10 meatairean (air a roinn ann an earrannan fa leth / dà earrann) gu math cruaidh, a 'toirt taic do throm -

dleasdanas a’ toirt urram do chinn, shoithichean, agus raointean lùtha le tuill fìor mhòr (còrr air 150mm)

Dealbhadh sgaraichte: Bidh slatan le fad nas motha na 5 meatairean gu tric a’ cleachdadh ceangal snàthaichte dà ìre, a’ cothromachadh cruadalachd agus còmhdhail

goireasachd.

Gabhail ri suidheachaidhean obrach iom-fhillte
Gluais gu sgiobalta eadar diofar shònrachaidhean mu bhith a’ toirt urram do chinn tro innealan-atharrachaidh (leithid JT42, ZHJT42-50).

Uidheamachadh le Universal Joint gus dìoladh a dhèanamh airson claonadh axis agus atharrachadh gu innealachadh toll domhainn.

Dìth teann → mar thoradh air an toll a 'cruthachadh "beul clag" no "cruth druma waist";
Straightness nas àirde na fulangas → ag adhbhrachadh crathadh a ’chinn urramach, a’ lughdachadh rèidh an uachdar.

Bidh am forc dràibhidh aig deireadh an t-slat (leithid HB-50) a 'bualadh leis a' cheann urram gus torque a tharraing.
Bidh an t-slat tarraing a tha air a thogail a-steach a’ cumail smachd air leudachadh agus giorrachadh na cloiche ola (tro shiostam uisgeachaidh an inneil inneal).

Fosgladh agus doimhneachd: Mar as lugha an fosgladh agus mar as motha an doimhneachd, is ann as àirde cruas an t-slat a bu chòir a thaghadh (leithid sreath ZMG / DMG as fheàrr nuair a tha an co-mheas taobh nas àirde na 10).

Eadar-aghaidh inneal inneal: Dèan maids eadar eadar-aghaidh dealgan inneal inneal (leithid JT42 a ’riochdachadh shank taper 42mm).

Feartan stuthan: Tha corp an t-slat quenched an aghaidh caitheamh, ach feumaidh an t-slat ultra-fhada beachdachadh air dìoladh deformation elastagach.
